Hur man arbetar med en självsugande pump: Startsteg, flödningstid och felkorrigeringar

Hur en självsugande pump faktiskt flyttar luft ut ur sugledningen

En tätningslös självsugande pump i WFB-serien som lyfter vatten 4 m från en sump når normalt fullt flöde på 45 till 90 sekunder. Om utloppstrycket fortfarande är plant efter tre minuter, stoppa motorn. En pump som fortsätter att jaga ett luftläckage kommer att värmas upp, slita på sina roterande delar och ändå inte leverera något, och orsaken sitter i de allra flesta fall på sugsidan.

Anledningen till att sugsidan dominerar är enkel. En självsugande pump är inte en vakuumpump. Den har ingen separat luftbehandlingsanordning monterad bredvid den. Den använder vätskan som redan finns i sitt eget hölje för att dra ut luft ur sugröret i upprepade passager. Allt som släpper in luft igen, eller som minskar volymen vätska som är tillgänglig för dessa passager, saktar ner processen eller stoppar den helt.

Inuti höljet finns en överdimensionerad priming kammare som omger och sitter ovanför impellern. Innan den första starten måste kammaren fyllas med vätska genom primingpluggen tills den når den markerade nivån eller svämmar över. Den lagrade vätskan är det enda verktyg pumpen har för att flytta luft.

När motorn startar, kastar pumphjulet den lagrade vätskan utåt. Trycket vid pumphjulets öga faller under atmosfärstrycket, så luft från sugledningen sugs in och blandas med vätskan. Blandningen trycks in i separeringskammaren på utloppssidan, där den saktar ner, luften separeras och kommer ut genom utloppsanslutningen och vätskan faller tillbaka till pumphjulsögat för att kastas ut igen. Varje passage tar bort en del av luftpelaren i sugledningen. När ledningen är full med vätska är fyllningen klar och utloppstrycket stiger till arbetspunkten.

Den cykeln förklarar tre saker som operatörer ofta har fel. Spädningstiden är proportionell mot volymen luft som måste avlägsnas, varför en lång eller överdimensionerad sugledning tar längre tid än en kort direkt. Ett litet luftläckage som aldrig skulle visa sig vid ett trycktest kan lägga till en minut eller mer, eftersom pumpen fortsätter att fylla på samma rör. Och vätskenivån i höljet spelar lika stor roll som alla mekaniska delar, eftersom ett halvfyllt hölje har färre tillgängliga passager per minut.

En tätningslös design tar bort en av de största källorna till problem. I WFB och liknande icke-tätade självsugande pumpar, passerar inte axeln genom husväggen på en roterande tätning, så det finns ingen mekanisk tätningsyta att skåra, ingen gland att droppa och ingen tätningskavitet för att tömma luft. På pumpar som använder en mekanisk tätning är tätningen ett normalt slitage och blir en luftväg när ytorna är slitna.

Skillnaden visar sig vid driftsättning. Den ej tätad automatisk självsugande pump familjen är byggd för uppgifter där sugledningen är lång, pumpen sitter ovanför vätskeytan och ingen är tillgänglig för att ladda om höljet varje skift.

Priming prestanda är mätbar, och det är värt att skriva in siffrorna i driftsättningsposten. Tabellen nedan ger realistiska intervall för klart vatten vid 20 grader Celsius med höljet laddat till den markerade nivån och sugledningen en storlek större än pumpinloppet.

Kontroller före start som avgör om pumpen överhuvudtaget primer

De flesta primingfel skapas innan motorn slås på. Sex kontroller tar cirka tio minuter och tar bort majoriteten av dem.

WFB tätningsfri självsugande pumpserie Tätningsfri självsugande pumpserie för kemiska, kommunala och vattenreningsuppgifter; dess konstruktion utan tätning minskar risken för läckage vid priming och underhåll. Visa produkt →

Två av dessa kontroller förtjänar en permanent plats i operatörsrutinen: höljesnivån och sugledningens täthet. Tillsammans står de för huvuddelen av samtal som börjar med en pump som inte lyfter vatten.

Startsekvensen, steg för steg

Proceduren nedan passar en horisontell självsugande pump på en våtsump med en fotventil, som täcker de flesta dränerings-, överförings- och avloppsvattenuppgifter. Vertikala och långaxlade installationer följer samma logik med ventilerna anordnade på olika sätt.

1. Bekräfta att pumpen är laddad till den markerade nivån. Om höljet har tömts sedan förra körningen, fyll det igen genom primingpluggen.
2. Öppna sugventilen helt och låt den vara öppen. Strypning av sugsidan på en självsugande pump inbjuder till kavitation och saktar ner luftborttagningscykeln.
3. Öppna utloppsventilen en kvart till en tredjedel. Luft lämnar höljet lättare mot ett lågt mottryck.
4. Kontrollera att utloppsledningen inte redan är full med vätska under tryck från en annan källa. Ett trycksatt utlopp kan trycka tillbaka vatten in i höljet och svämma över flödningskammaren.
5. Starta motorn och titta på amperemetern istället för röret. Under luftbehandling ligger strömmen nära tomgång; när vätska anländer klättrar den mot arbetsplatsen.
6. Lyssna efter ändringen i noten. En luft-vätskeblandning producerar ett grovt, böljande ljud, och det blir stadigt och tyst när den sista luften lämnar.
7. Titta på utloppstrycksmätaren. Den bör börja klättra inom det förväntade primingfönstret från tabellen ovan.
8. Om det inte finns någon tryckökning inom tre till fem minuter, stoppa motorn och undersök. Fortsatt körning utan vätskeflöde värmer höljet och skadar tätningar, lager och slitringar.
9. När flödet är etablerat, öppna utloppsventilen långsamt till arbetspunkten. Ställ in flödet med utloppsventilen, aldrig med sugventilen.
10. Registrera sugvakuum, utloppstryck och motorström vid driftpunkten. Jämför dem med den publicerade kurvan för pumpmodellen.
11. Kontrollera tätningsområdet och glanden. En mekanisk tätning bör inte visa någon synlig ström, och en packad gland bör droppa långsamt och stadigt i stället för att torka.
12. Efter trettio minuters stabil gång, kontrollera lagerhusets temperatur för hand eller med en kontakttermometer och lyssna efter nya vibrationer eller ljud.

Hur normalt ser ut på mätarna

Driftsättningsprotokoll är endast användbara om operatören vet vilka avläsningar som indikerar sund drift. På en pump som lyfter 4 m rent vatten vid dess designpunkt är följande mönster typiskt.

• Sugvakuummätare: en stabil avläsning mellan 0,02 och 0,05 MPa, utan snabba fluktuationer. En mätare som svänger hårt tyder på att pumpen drar luftklumpar.
• Utloppstryckmätare: stadigt vid eller nära designtrycket, med ett lätt fall när flödet ökar genom den öppnade utloppsventilen.
• Amperemeter: vid eller under märkskyltens fulllastström, stabil när primningen är klar. En avläsning som klättrar långsamt under en körning betyder vanligtvis att vätskan värms upp eller att utsläppet är överträngt.
• Flöde: inom plus eller minus tio procent av designvärdet mätt vid driftpunkten.
• Ljud och vibrationer: jämnt, utan knaster som indikerar kavitation eller den rytmiska knackningen som indikerar lager- eller inriktningsproblem.
• Tätningsområde: torka på en mekanisk tätning, eller ett kontrollerat dropp på en packad gland.

Avvikelse från det mönstret är den tidigaste varningen en självsugande pump ger. Stigande vakuum med fallande utloppstryck pekar på en blockerad sil eller en delvis stängd sugventil. Fallande vakuum med oförändrat utloppstryck innebär vanligtvis att sugkällans nivå har sjunkit och pumpen börjar dra luft. Stigande ström med oförändrat flöde pekar på mekaniskt motstånd eller högre vätskeviskositet än vad pumpen valdes för.

Varför flödningstiden försvinner efter idrifttagning

En pump som fylldes på 60 sekunder under driftsättningen och nu tar fyra minuter har inte ändrat sin design. Något i systemet har förändrats. Tabellen nedan visar det relativa bidraget av de vanliga orsakerna, mätt på ett 4 m lyft med 22 liters sugvolym.

Rangordningen är konsekvent över installationerna, och det är anledningen till att sugledningen kontrolleras före pumphjulet. En läcka vid en packning kostar ingenting att åtgärda och står för mer fördröjning än ett slitet pumphjul. Internt slitage spelar dock roll, och det ändrar formen på kurvan snarare än utgångspunkten: en pump med öppet slitringsspel förlorar både priminghastighet och topphöjd.

De faktorer som påverkar vattnets primingtid mer i detalj, inklusive temperatur och rörgeometri, behandlas i denna not om faktorer som påverkar primingtiden , som är värd att läsa tillsammans med en idrifttagningspost.

Feltabell: Symtom, trolig orsak, korrigerande åtgärd

Fältdiagnos fungerar bäst när symtomet matchas till den mest sannolika orsaken innan någon del demonteras. Tabellen nedan täcker de fel som oftast rapporteras på självsugande installationer.

Driftskal: Torrkörning, fasta ämnen, temperatur och viskositet

Självsugande förmåga och torrkörningstolerans är två olika egenskaper, och det är dyrt att blanda ihop dem. En pump som drar sin egen primer behöver fortfarande vätska inuti höljet för att kyla och smörja de roterande delarna. Tio till sextio sekunders körning med endast luft under en normal flödningscykel är ofarligt. Tio minuter av det är det inte.

Där processen inte kan garantera vätska vid suget fungerar två alternativ tillförlitligt. Den första är en vätskenivåkontroll som stoppar motorn innan sumpen töms, med hjälp av flottörbrytare eller elektroder kopplade till startmotorn. Den andra är en konstruktion som tolererar intermittent torrdrift, vilket är en anledning till att den tätningsfria WFB-konstruktionen är vanlig vid dränering och avloppsvatten: utan någon roterande tätningsyta för att skåra är felläget under kort torrkörning mycket mindre allvarligt.

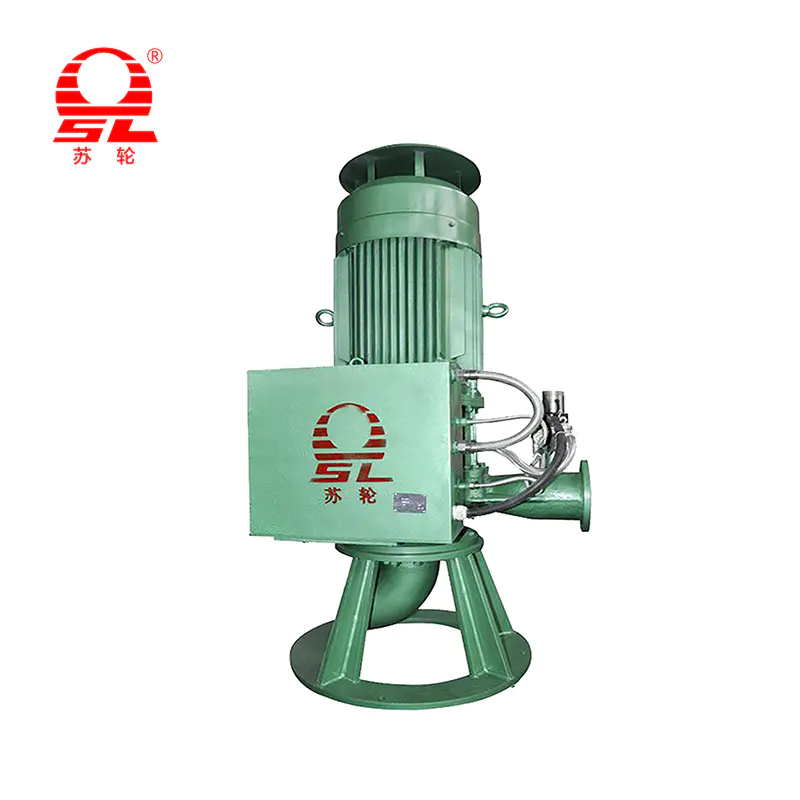

GJB högeffektiv automatisk självsugande pump Automatisk självsugande pump med intelligent styrning och kompakt vertikal struktur, lämpad för kemiska, farmaceutiska, avlopps- och bevattningsuppgifter med olika material. Visa produkt →

Hantering av fasta ämnen är en separat urvalsfråga. Självsugande pumpar för papperskorgen passerar sfärer från ungefär 25 mm upp till 76 mm beroende på modell och impellertyp, och silen på sugledningen måste vara tillräckligt grov för att inte blinda för samma fasta partiklar. Vid slurryarbete bestämmer pumphjulets material och spelet mellan pumphjulet och slitplattan livslängden mer än pumpstorleken gör.

• Viskositet: självsugande centrifugalpumpar fungerar bäst under ungefär 100 cSt. Ovanför det faller flöde och tryckhöjd snabbt och en deplacementpump är oftast det bättre svaret.
• Temperatur: standardhöljen passar vätskor upp till ca 80 grader Celsius. Utöver det, specificera högtemperaturlager, lämpliga packningar och en tätning som är kompatibel med vätskan, och förvänta dig att fyllningstiden förlängs när ångtrycket stiger.
• Sugnedsänkning: håll minst en och en halv rördiameter av vätska ovanför suginloppet för att förhindra att en virvel bildas och drar ner luft.
• Netto positivt sughuvud: håll alltid en marginal på minst 0,5 m över det erforderliga värdet, och mer på heta vätskor.
• Driftcykel: kontinuerlig drift är normalt. Frekvent start-stopp-cykling belastar motorn och tätningen, så storleksanpassa en kontrolltank som ger minst fyra starter per timme som mest.

Avstängning, Standby och omstart

Stoppa en självsugande pump på samma sätt varje gång, eftersom en inkonsekvent avstängning är det som förvandlar en kort omstart till en fullständig fyllningscykel.

1. Stäng utloppsventilen långsamt för att minska flödet utan att skapa en tryckstöt i ledningen.
2. Stoppa motorn och låt pumpen rulla ner. Starta inte om inom trettio sekunder; vätskan i höljet måste sätta sig.
3. Lämna sugventilen öppen om pumpen snart ska starta om, så att höljet och sugledningen förblir översvämmade.
4. För längre standby, isolera utloppet med en backventil, håll höljet laddat och vrid axeln för hand varannan vecka om pumpen har varit tomgång och vätskan tenderar att sedimentera.
5. Töm höljet, tätningshuset och eventuell kylmantel innan det fryser. Instängd vätska som expanderar inuti ett hölje kan spricka det.
6. Vid avloppsarbete, spola höljet efter avstängning om vätskan tenderar att avsätta fasta ämnen, och rengör samtidigt silen.

Att starta om efter en lång inaktivitetsperiod förtjänar sin egen rutin. Vrid axeln för hand för att bekräfta att inget har fastnat, kontrollera att höljet fortfarande är laddat, kontrollera att utloppsventilen är i fyllningsläget och behandla sedan starten som en första start. Om pumpen har varit inaktiv i flera månader, förvänta dig en längre flödningstid vid första körningen och titta närmare på amperemätaren än vanligt.

Underhållsintervaller som håller priming pålitlig

Självsugande pumpar misslyckas sällan plötsligt. De förlorar prestanda i små steg, och stegen är synliga i rutinkontroller.

Två mätningar är värda mer än någon visuell inspektion. Slitringspelet, taget med känselmått genom sugöppningen, talar om för dig om pumpen fortfarande kan bygga upp det vakuum som behövs för att prima snabbt. Lagervibrationstrenden talar om för dig om ett mekaniskt problem utvecklas veckor innan det blir ett haveri. Båda är snabba att ta och båda hör hemma i en skriftlig logg.

Specificering av en självsugande pump för verkliga driftsförhållanden

Specifikationsbladet är där de flesta driftsproblem förhindras eller skapas. En pump vald på enbart flöde och tryckhöjd kommer att prima dåligt och slitas snabbt om sugtillståndet och vätskeegenskaperna lämnas tomma.

• Flöde och total tryckhöjd vid driftpunkten, inte vid kurvans maxpunkt.
• Faktiskt suglyft från vätskeytan till pumpens centrumlinje, plus sugledningens längd och diameter.
• Vätskedata: specifik vikt, viskositet, temperatur, pH, storlek och koncentration av fasta ämnen och om vätskan tenderar att bilda skum.
• Konstruktionsmaterial: gjutjärn för neutralt vatten, rostfritt stål eller legeringskvaliteter för kemiska och salthaltiga uppgifter, härdade material för slipande slam.
• Tätningsmetod: mekanisk tätning med korrekt spolning, eller tätningslös konstruktion för uppgifter där luftinträngning eller torrkörningsrisken är hög.
• Motordata: effekt med lämplig servicemarginal, spänning, kapslingsklass och isoleringsklass, med explosionssäker konstruktion där miljön kräver det.
• Styrning och skydd: kontroll av flyt- eller elektrodnivå, torrkörningsskydd och frekvensomriktare om driften varierar över dagen.

GZB högeffektiv självsugande pumpserie Energibesparande självsugande pump med labyrintluftflödestätning och inget slitage på mekanisk tätning, för kemikalieöverföring, avloppsrening, gruvdränering och bevattning. Visa produkt →

Energifrågan hör också hemma i specifikationen. En självsugande pump som körs långt till höger om sin bästa effektivitetspunkt förbrukar mer kraft för samma flöde och belastar lagren hårdare. Trimning av pumphjulet eller ändring av hastighet med en drivning återvinner ofta skillnaden inom ett år, särskilt när det gäller kylning, överföring och dränering som löper kontinuerligt.

Hur fabrikstestning tar bort primingöverraskningar före leverans

Primingbeteende är mätbart på en testbänk och pumpar som prestandatestas före leverans anländer på plats med mycket färre idrifttagningsproblem. En omfattande pumptestplattform kan verifiera flödes-, tryckhöjds-, effekt- och primingegenskaper över ett brett spektrum av storlekar snarare än att förlita sig på en enda stickprovskontroll.

På produktionssidan innebär detta testkapacitet som täcker pumpdiametrar från cirka 32 mm till 1200 mm, motoreffekt från 1,1 kW till 1200 kW och matningsspänningar från 380 V upp till 10 kV. En plattform med det utbudet gör att samma pumpfamilj kan verifieras över små överföringsenheter och stora dränerings- eller processmaskiner utan att skicka kundens beställning till en tredje part.

Produktionskapaciteten har betydelse av samma anledning. Två tillverkningsbaser med en sammanlagd yta som närmar sig 60 000 kvadratmeter, sex produktionsverkstäder, två monteringsverkstäder och en dedikerad testverkstad, utrustad med mer än 160 uppsättningar bearbetningsutrustning, gör att höljes- och pumphjulsarbete, montering och prestandaverifiering kan hållas under ett tak. Designarbete som utförs med universitetsforskningsteam för vätsketeknik återkopplar till impellergeometrin, vilket är den del som bestämmer både priminghastighet och effektivitet.

För köparen är det praktiska värdet enkelt. Be om testprotokollet med leveransen: flöde vid driftpunkten, tryckhöjd, absorberad effekt och spolningstiden uppmätt på bänken. Dessa fyra siffror talar om för dig om pumpen på din foundation kommer att bete sig som valberäkningen lovade.

Vanliga frågor

Kan en självsugande pump gå torr?

Bara kort. Pumpen behöver vätska i huset för att skapa vakuumet som drar luft från sugledningen och för att föra bort värme från tätning och lager. Korta torrperioder på tio till sextio sekunder under en normal flödningscykel är en del av designen. Att köra torrt i minuter i taget kommer att skada tätningar, slitringar och lager, så passa in nivå- eller torrkörningsskydd där vätsketillförseln är otillförlitlig.

Hur lång tid bör priming ta?

För klart vatten vid 20 grader Celsius med ett korrekt laddat hölje, räkna med 25 till 45 sekunder vid 2 m lyft, 45 till 90 sekunder vid 4 m och 90 till 150 sekunder vid 6 m. Längre sugledningar och högre lyft förlänger dessa siffror. Allt utöver ungefär två gånger den förväntade tiden pekar på luftinträngning, en blockerad sil eller otillräcklig höljesladdning.

Behöver pumpen en fotventil?

Om pumpen sitter ovanför vätskeytan håller en fotventil sugledningen och höljet översvämmade mellan stoppen, så nästa start blir kort. Utan den rinner ledningen tillbaka och varje start blir en fullständig primningscykel. Fotventilen måste sitta ordentligt; ett slitet säte förvandlar en stängd ledning till en läckande och pumpen beter sig som om den inte har någon fotventil alls.

Varför tappar pumpen hela tiden efter att ha kört normalt i timmar?

Två orsaker täcker de flesta fall. En virvel som bildas vid suginloppet drar ner luft från ytan när sumpnivån sjunker, och en skarv som håller fast under statiska förhållanden kan öppna sig något under löpande vakuum. Öka nedsänkningen eller montera en baffelplatta, kontrollera sedan suglederna medan pumpen är igång.

Kan jag styra flödet med sugventilen?

Nej. Strypning av sugsidan sänker trycket vid pumphjulets öga och trycker pumpen mot kavitation, vilket visar sig som buller, vibrationer och snabbt slitage av pumphjul och hölje. Styr flödet med utloppsventilen, med en frekvensomriktare, eller genom att trimma pumphjulet vid val.

Vad är skillnaden mellan en tätningslös och en självsugande pump med mekanisk tätning?

En mekanisk tätningspump har en roterande tätning där axeln passerar genom huset; det fungerar bra när vätskan är ren, tätningen spolas ordentligt och torrkörning undviks. En tätningslös design tar bort den penetrationen helt, vilket eliminerar tätningen som en luftväg och minskar känsligheten för korta torrperioder. Tätningslös konstruktion är vanligt där pumpen lyfts från en sump och startar automatiskt.

Hur högt kan en självsugande pump lyfta vatten?

I teorin stöder atmosfärstrycket cirka 10,3 m vatten vid havsnivån. I praktiken minskar friktionsförluster, vätskeångtryck och det erforderliga positiva sugtrycket detta till ungefär 6 till 7 m för klart kallt vatten och mindre för varma eller flyktiga vätskor. De flesta industriella självsugande modeller är klassade mellan 4 och 6 m, och att hålla sig inom det intervallet fortsätter att fylla snabbt och pålitligt.
