Horisontella kontra vertikala pumpar: Förstå de viktigaste skillnaderna

Horisontella och vertikala pumpar är två av de vanligaste typerna av pumpar som används inom olika branscher, från vattenbehandling och jordbruk till tillverkning. De tjänar båda den primära funktionen av rörliga vätskor, men deras distinkta mönster, orienteringar och operativa egenskaper leder till betydande skillnader i deras tillämpningar och prestanda.

Syftet med denna artikel är att utförska dessa viktiga skillnader, vilket ger en tydlig jämförelse av deras Design, fördelar, nackdelar och typiska användningsfall . Genom att förstå dessa skillnader kommer läsarna att vara bättre utrustade för att välja den mest lämpliga pumpen för deras specifika behov, vilket säkerställer optimal effektivitet, tillförlitlighet och kostnadseffektivitet.

Vad är en horisontell pump?

En horisontell pump är en typ av pump där Pumpsaxeln är orienterad horisontellt . Denna design är utan tvekan den vanligaste och igenkännliga pumpkonfigurationen. Vätskan kommer in i pumpen i mitten av pumphjulet och släpps ut i rätt vinkel mot suglinjen.

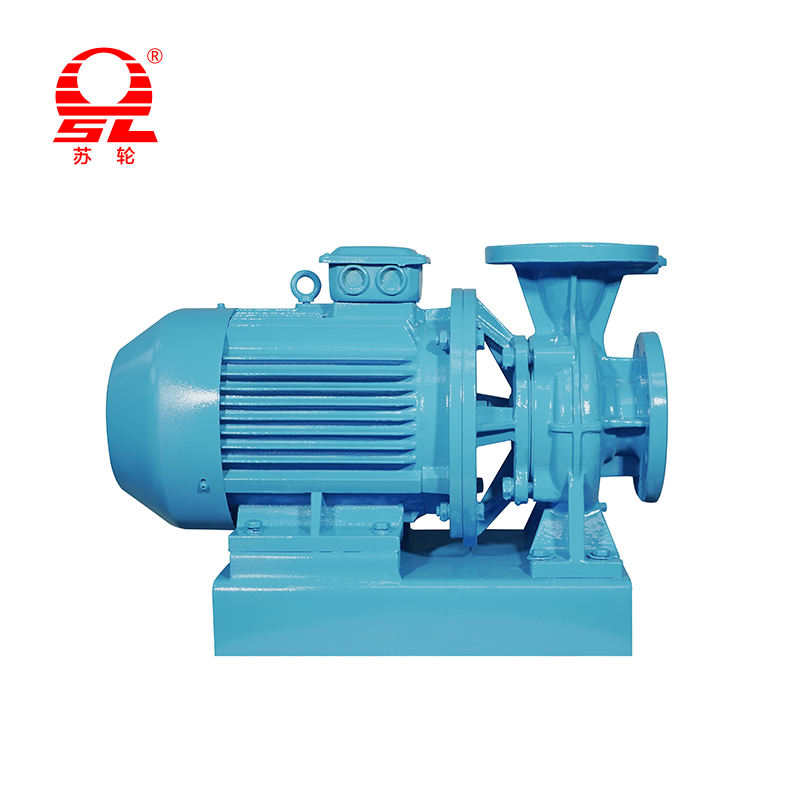

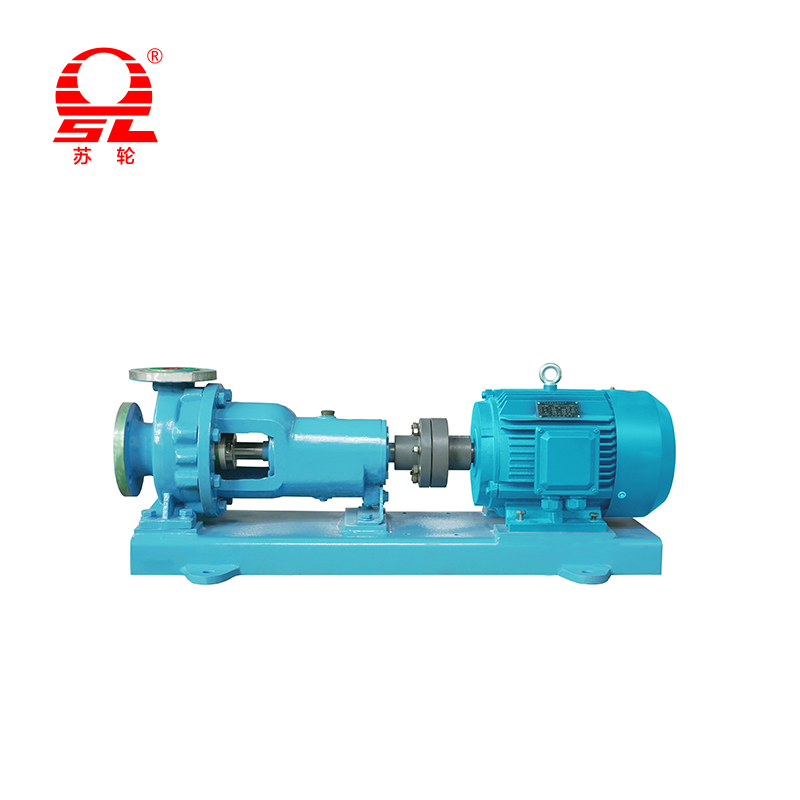

Ett vanligt exempel är horisontell centrifugalpump , som använder ett roterande pumphjul för att öka vätskans hastighet och tryck. De är mycket mångsidiga och används allmänt i applikationer som Vattenförsörjningssystem, bevattning, industriell vätskeöverföring och kemisk bearbetning . Deras enkla design möjliggör enkel åtkomst till komponenter, vilket förenklar underhåll och reparation.

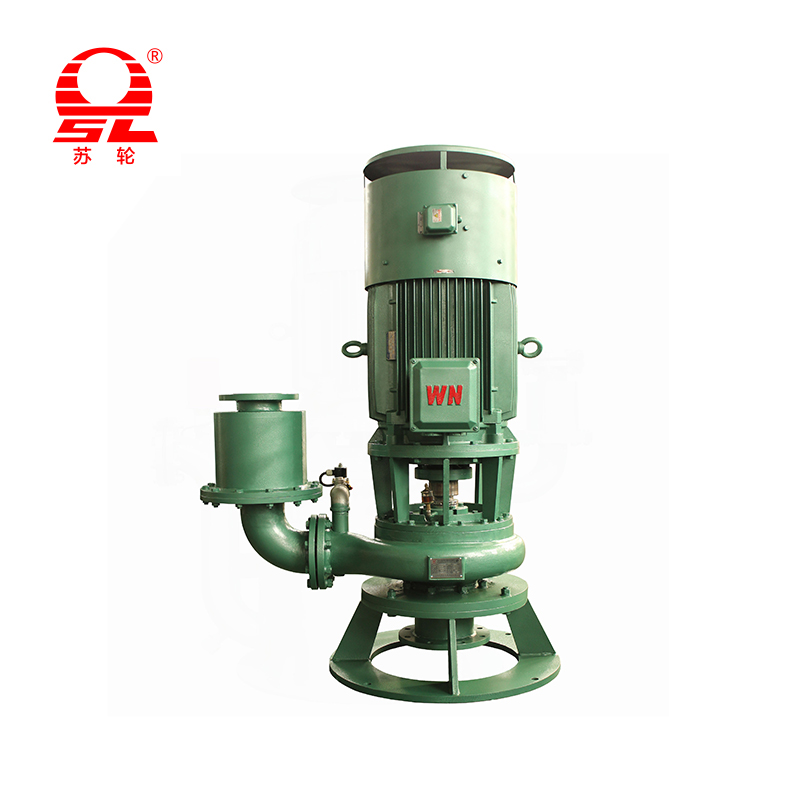

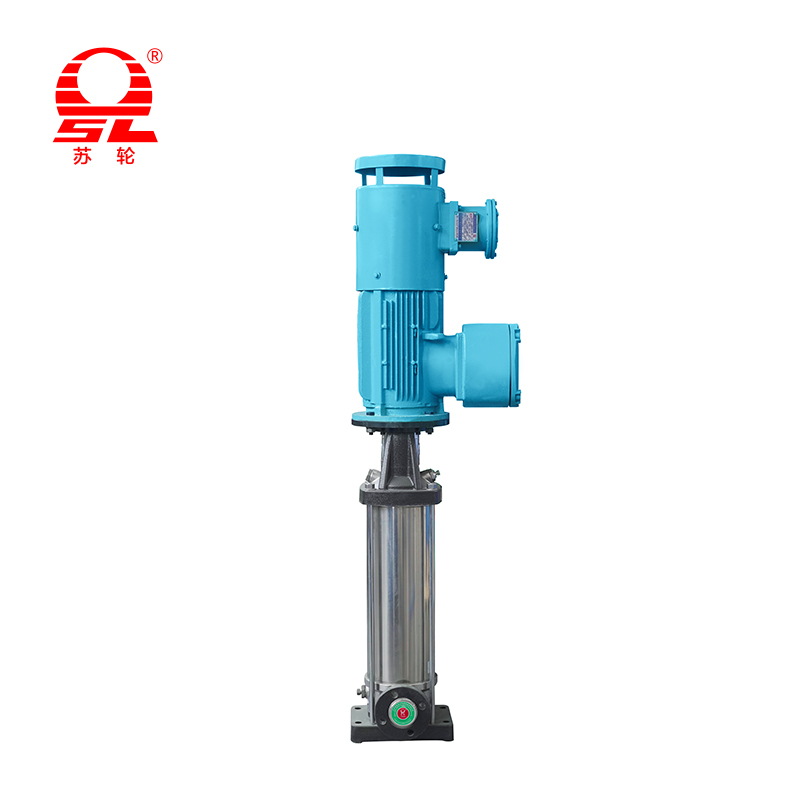

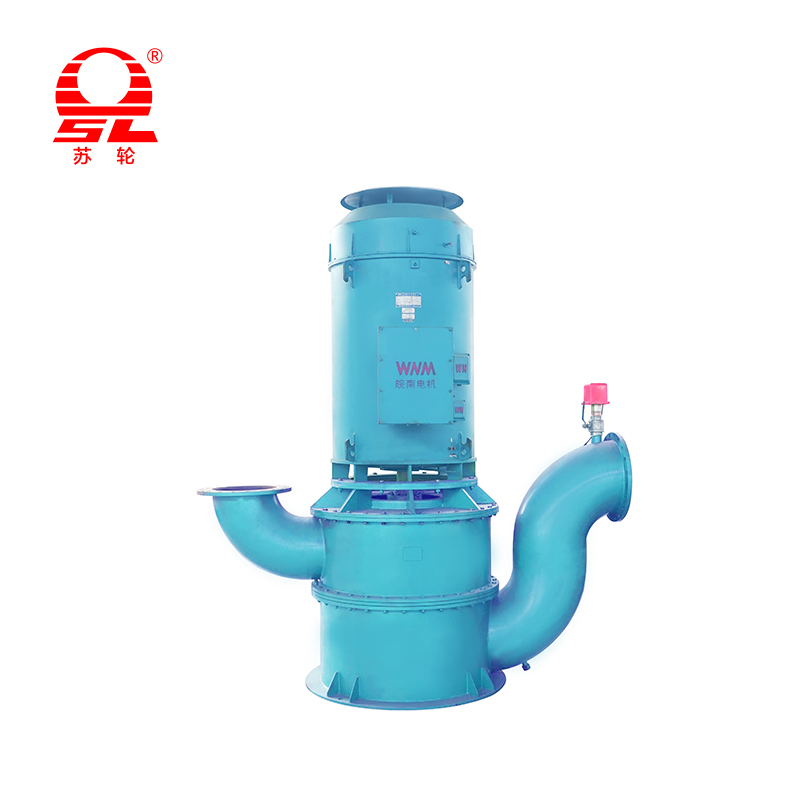

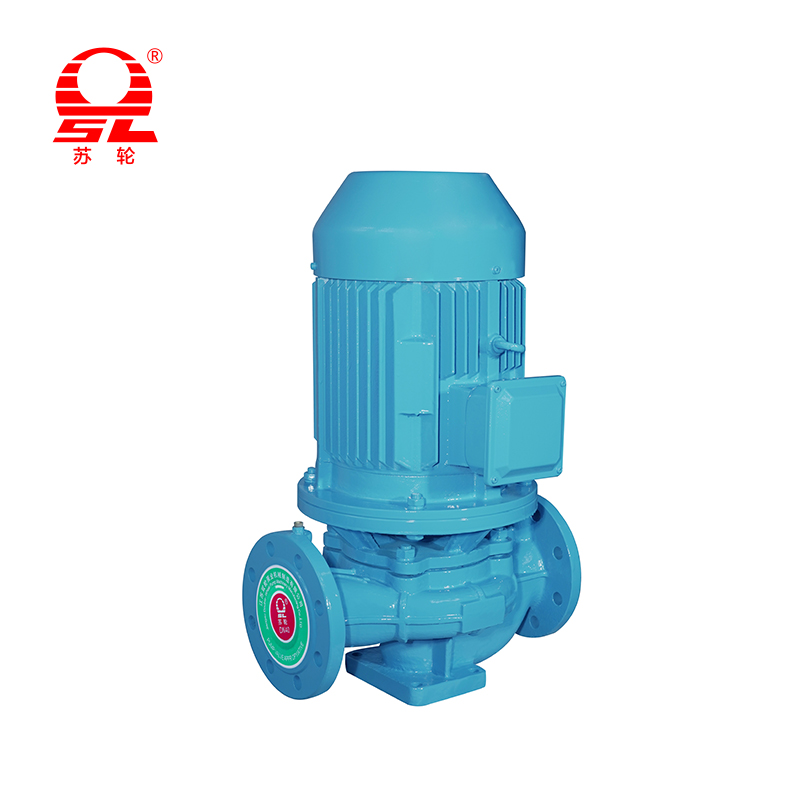

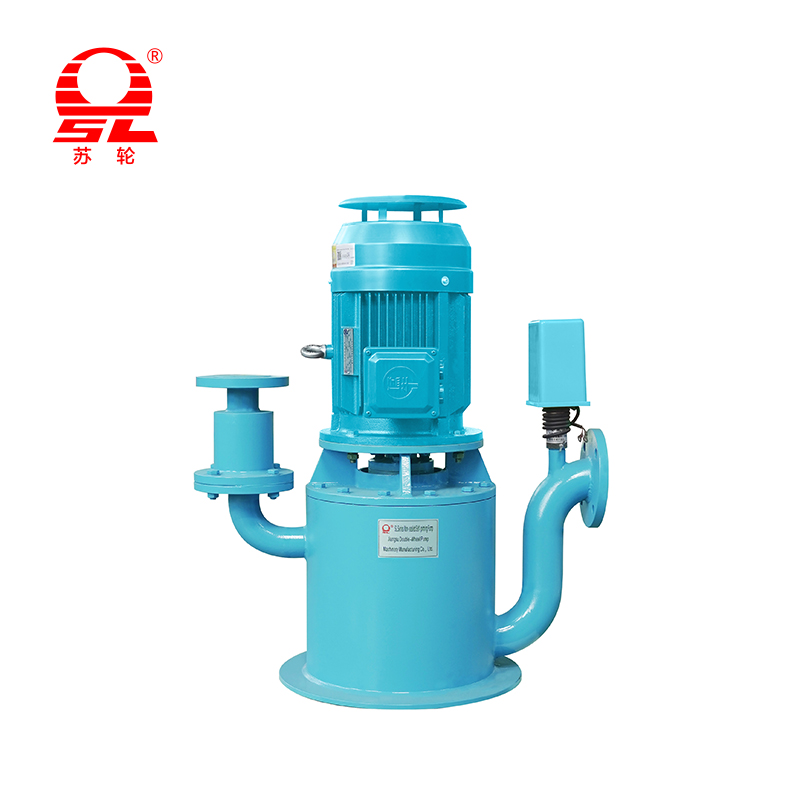

Vad är en vertikal pump?

En vertikalpump är en pump där Pumpsaxeln är orienterad vertikalt . Denna orientering gör det möjligt att installera pumpen i ett mindre fotavtryck, vilket gör den idealisk för trånga utrymmen. Pumpen kan vara delvis eller helt nedsänkt i vätskan.

Ett utmärkt exempel är vertikal turbinpump , som ofta används i djupa brunnar eller sumpar. En annan typ är nedsänkbar pump , som är helt nedsänkt i vätskan. Vertikala pumpar används ofta för applikationer där vätskekällan är under marknivån, till exempel Djup brunnspumpning, avloppsrening och brandskyddssystem . Deras design hjälper till att lösa problem relaterade till vätskor med högtemperatur eller begränsat tillgängligt utrymme.

Viktiga skillnader mellan horisontella och vertikala pumpar

Design och konfiguration: Den mest uppenbara skillnaden är deras orientering. Horisontella pumpar ha en horisontell axel och installeras vanligtvis på en basplatta. Detta gör dem enkla att komma åt men kräver ett större golvutrymme. Däremot vertikala pumpar ha en vertikal axel , med motorn monterad ovanför pumpen. Denna design gör att de kan sänkas eller installeras i en sump eller en grop, vilket minskar deras fotavtryck avsevärt.

Rymdkrav: Vertikala pumpar är den tydliga vinnaren för att spara utrymme. Eftersom deras motor är staplad ovanpå pumpen har de en mycket mindre fotavtryck Jämfört med horisontella pumpar. Detta gör vertikala pumpar idealiska för installationer där golvutrymmet är begränsat, till exempel i små växter eller pumphus. Horisontella pumpar kräva mer golvutrymme för både pumpen och motorn, eftersom de är sida vid sida.

Npsh (netto positivt sughuvud): NPSH är trycket vid sugporten för en pump som är nödvändig för att undvika kavitation. Vertikala pumpar är ofta utformade för att vara nedsänkta i vätskan, vilket ger ett positivt sughuvud och utmärkt NPSH -prestanda . Detta gör dem lämpliga för applikationer med låg vätskenivå eller de som hanterar vätskor med högt temperatur nära deras kokpunkt. Horisontella pumpar kan vara mer mottaglig för NPSH -frågor , eftersom de ofta behöver placeras under vätskekällan för att säkerställa tillräckligt sugtrycket, vilket inte alltid är genomförbart.

Installation och underhåll: Installation for horisontella pumpar är i allmänhet enklare och mindre komplex. De är lättare att jämna och anpassa sig. Deras komponenter är lättillgängliga och gör underhåll och reparation enkel. För vertikala pumpar , installation kan vara mer komplex, särskilt för djupa brunn eller nedsänkbara typer, ofta kräver specialiserad lyftutrustning. Underhåll är också mer utmanande, eftersom åtkomst till pumphjulet och andra nedsänkta komponenter kan vara svåra och tidskrävande.

Applikationer: Horisontella pumpar är oerhört mångsidiga och är go-to-valet för ett stort utbud av applikationer, inklusive Vattenförsörjning, bevattning och industriell vätskaöverföring där ett jämnt flöde behövs. Vertikala pumpar Excel i specifika applikationer, särskilt de som involverar Låg-NPSH-förhållanden, djupbrunnspumpning, avloppsbehandling och andra scenarier där vätskekällan ligger under pumpens plats. De används också allmänt i brandskyddssystem eftersom de är pålitliga och inte kräver ett externt grundsystem.

Effektivitet och kostnad: De effektivitet Av båda pumptyperna kan vara mycket höga, men det beror mer på den specifika designen och applikationen. Dock, horisontella pumpar har i allmänhet en liten kant när det gäller effektivitet för standardvätskeöverföring, främst på grund av enklare design. Vertikala pumpar kan ha lägre effektivitet i vissa fall på grund av den längre axeln och bärfriktionen. I form av kosta , The första inköpspriset av en horisontell pump är ofta lägre. Men när man överväger övergripande driftskostnad , vertikala pumpar kan vara mer ekonomiska på lång sikt för specifika låga NPSH-applikationer genom att undvika behovet av dyra sug-sida ändringar.

Parameterjämförelsestabell

Fördelar och nackdelar

Horisontella pumpar

Fördelar

• Enkelt underhåll: De primära komponenterna är lättillgängliga, förenklande rutinmässiga underhåll, inspektioner och reparationer. Detta minskar driftstopp och arbetskraftskostnader.

• Hög effektivitet: För standardvätskeöverföringsapplikationer är horisontella pumpar ofta mer effektiva på grund av en enklare och mer direkt flödesväg.

• Mångsidighet: De är mycket mångsidiga och allmänt tillgängliga i olika storlekar och konfigurationer, vilket gör dem lämpliga för ett brett utbud av applikationer.

• Lägre initialkostnad: I många fall är de första köp- och installationskostnaderna för en horisontell pump lägre jämfört med en vertikal pump med liknande kapacitet.

Nackdelar

• Större fotavtryck: De kräver mer golvutrymme, vilket kan vara en betydande begränsning i anläggningar med begränsat utrymme.

• NPSH -frågor: De är mer benägna att netto positiva sughuvudproblem, som kräver noggrann installation och ibland en lägre placering än vätskekällan för att förhindra kavitation.

• Inte nedsänkbart: Horisontella pumpar är inte utformade för att vara nedsänkta i vätskan, vilket begränsar deras användning i vissa applikationer som djupa brunnar eller sumpar.

Vertikala pumpar

Fördelar

• Mindre fotavtryck: Deras vertikala, staplade design kräver betydligt mindre golvutrymme, vilket gör dem idealiska för installationer i trånga utrymmen.

• Bättre NPSH -prestanda: Genom att vara nedsänkt i vätskan har de i sig bättre NPSH-prestanda, vilket förhindrar kavitation och är avgörande för hantering av högtemperatur eller flyktiga vätskor.

• Effektiv för specifika applikationer: De är extremt effektiva för applikationer som djupbrunnspumpning och sumpdrenering, där vätskekällan är under pumpen.

• Ingen grundning krävs: När de är nedsänkta är de självpriminerande, vilket eliminerar behovet av externa grundningssystem.

Nackdelar

• Komplext underhåll: Att komma åt nedsänkta komponenter kan vara svåra och tidskrävande, vilket kräver specialiserad lyftutrustning och ökar underhållskostnaderna och driftsstoppet.

• Högre initialkostnad: Den initiala kostnaden kan vara högre på grund av deras specialiserade design- och installationskrav.

• Potential för lägre effektivitet: Även om det är mycket effektivt i sina specifika tillämpningar, kan en vertikal pumps effektivitet ibland vara lägre än en horisontell pump i standardöverföringsscenarier på grund av den längre axeln och ökad lagerfriktion.

Välja rätt pump

Faktorer att tänka på

• Flödeshastighet och huvudkrav: Bestäm den erforderliga volymen av vätska (flödeshastighet) och den höjd som den måste lyftas (huvudet). Dessa är grundläggande för att storleken på alla pumpar.

• Tillgängligt utrymme: Utvärdera det fysiska utrymmet som finns tillgängligt för pumpen och dess motor. Om golvutrymmet är begränsat kan en vertikal pump vara det enda genomförbara alternativet.

• Flytande egenskaper: Tänk på vilken typ av vätska som ska pumpas (t.ex. rent vatten, avloppsvatten, kemikalier, vätskor med högtemperatur). Detta kommer att påverka materialval och pumptyp.

• Budget: Utvärdera de första inköpskostnaderna, installationskostnaderna och långsiktiga drifts- och underhållskostnader.

När ska man välja en horisontell pump Välj en horisontell pump när:

• Golvutrymme är inte en begränsande faktor.

• Vätskekällan är vid eller över pumpens plats.

• Enkel underhåll och reparation är högsta prioritet.

• Applikationen kräver en mångsidig, standardvätskeöverföringslösning.

När ska man välja en vertikal pump Välj en vertikal pump när:

• Golvutrymmet är begränsat.

• Vätskekällan är under pumpen (t.ex. djup brunn, sump).

• NPSH är ett kritiskt problem, till exempel med högtemperaturvätskor.

• Pumpen måste sänkas för applikationen (t.ex. dränering, avloppsvatten).

Underhållstips för båda typerna av pumpar

Allmänna underhållsriktlinjer

Oavsett pumptyp är konsekvent underhåll avgörande för livslängd och effektivitet. En förebyggande underhållsschema bör alltid upprättas, inklusive dagliga, vecko- och månatliga kontroller. Viktiga uppgifter inkluderar:

• Visuell inspektion: Kontrollera regelbundet efter läckor, ovanliga ljud och överdriven vibrationer. Dessa är ofta de första tecknen på ett problem.

• Smörjning: Se till att alla lager och rörliga delar smörjas korrekt enligt tillverkarens rekommendationer. Översmörjande kan vara lika skadliga som under smörjning.

• Prestationsövervakning: Håll en logg över nyckelmätningar som flödeshastighet, tryck och temperatur . En förändring i dessa avläsningar kan indikera en underliggande fråga.

• Kontrollera tätningar och packningar: Kontrollera tätningar och packningar för alla tecken på slitage eller läckage och ersätt dem omedelbart för att förhindra vätskeförlust och systemskador.

• Renlighet: Håll pumpen och dess omgivande område rent för att förhindra uppbyggnad av smuts och skräp som kan komma in i pumpen och orsaka träskor eller skador.

Specifika tips för horisontella pumpar

Utformningen av horisontella pumpar gör dem relativt enkla att underhålla.

• Inriktning: Kontrollera och korrigera regelbundet inriktningen av pumpen och motorn. Misjustering är en vanlig orsak till vibrationer, för tidigt lager och tätningsfel.

• Foundation och basplatta: Se till att pumpens basplatta och fundament är säkra och nivå. Rörelse eller en lös grund kan leda till felinställning och vibrationer.

• NPSH: Var uppmärksam på pumpens sugsida. En igensatt eller a delvis stängd ventil kan begränsa flödet och orsaka kavitation, vilket leder till buller och skador på pumphjulet.

Specifika tips för vertikala pumpar

Att upprätthålla vertikala pumpar ger unika utmaningar på grund av deras orientering och plats.

• Axel vinkelrättighet: Kontrollera att axeln är perfekt vinkelrätt. Varje utgång eller felanpassning kan orsaka överdriven vibrationer och skador på lagren.

• Lagersmörjning: Var uppmärksam på smörjsystemet, särskilt för oljesmörjda vertikala pumpar. Motorn måste vara perfekt vertikal för att säkerställa att oljan smörjer ordentligt.

• Nedsänkta komponenter: För nedsänkbara eller djupbrunnspumpar är underhåll mer komplex eftersom pumpen måste dras ut ur vätskekällan. Detta kräver ofta specialiserad utrustning och expertis.

• Grund och injektering: Se till att pumpens grund och injektering är solida och säkra. En fast grund är avgörande för att minimera vibrationer och förhindra strukturella skador på pumpen.
